紐扣五金件視覺檢測設備，主要檢測劃痕、臟污、壓印、水印、變形、電鍍發白等。
一：檢測內容及要求
檢測工件面積：
高2.8mm*Φ10mm的樣件的外觀檢測
檢測內容：
1.底部正光檢測外觀
2.底部正光檢測外觀
3.頂部正光檢測外觀
4.頂部正光檢測外觀
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量250-350件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套, 2個底部正光 2個頂部正光
5:工業鏡頭: 4套，4個FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

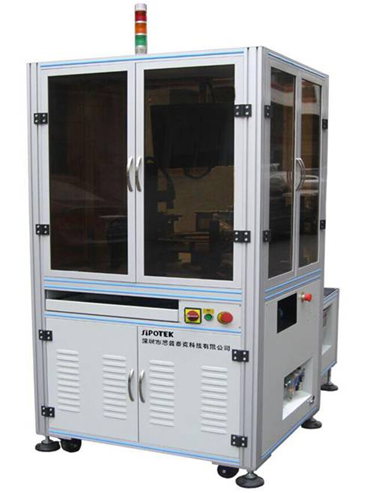

二.1： 設備外觀3D立體圖
三：1 底部正光檢測方式

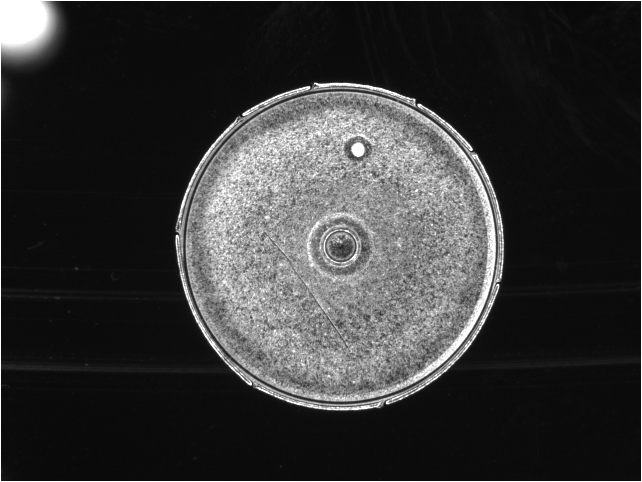

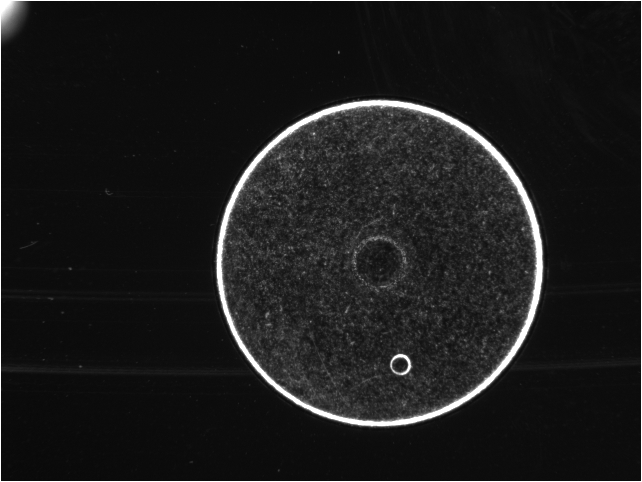

底部檢測效果原圖:
三：1 底部正光檢測方式

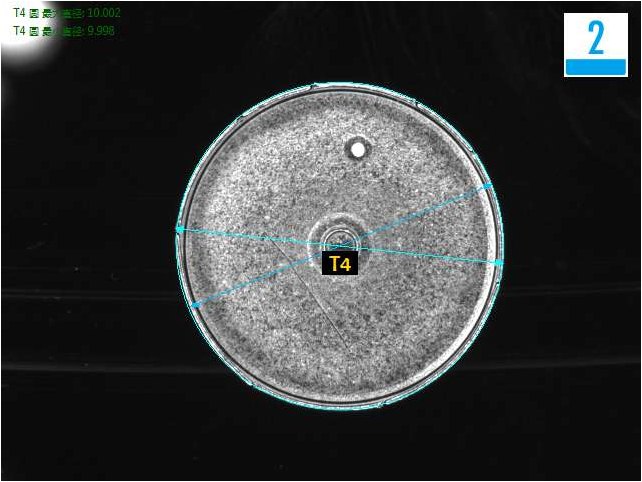

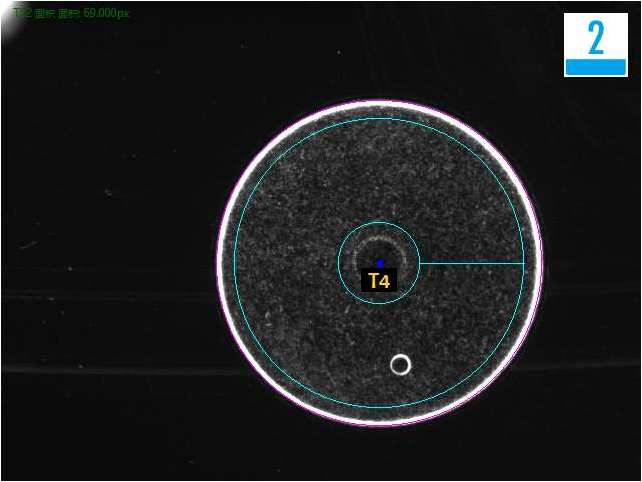

底部檢測良品效果分析圖: OK

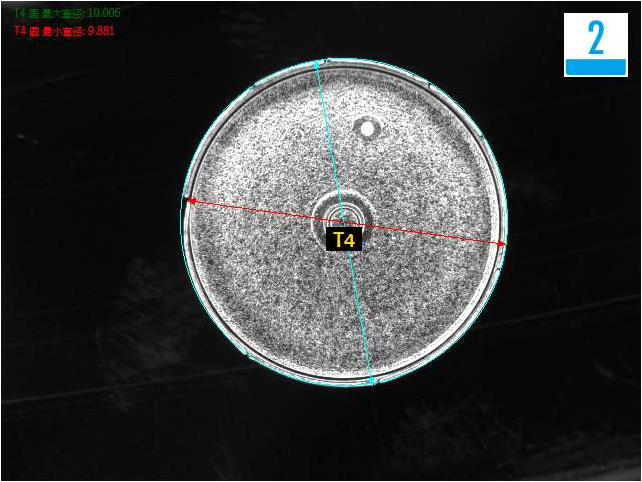

三：1 底部正光檢測方式
底部檢測不良品效果分析圖（變形）:NG
三：2 底部正光檢測方式

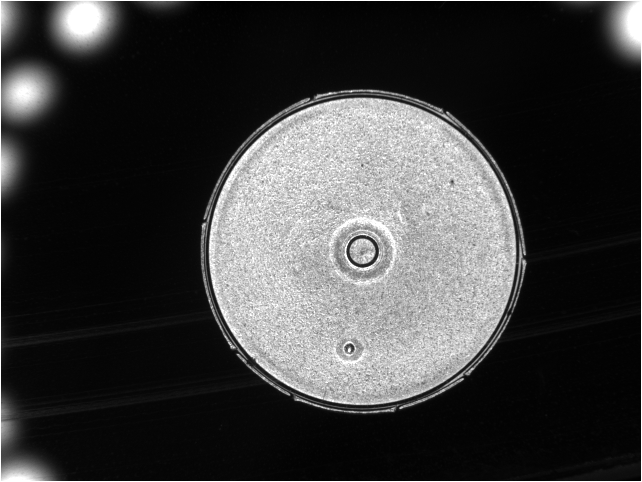

底部檢測效果原圖:
三：2 底部正光檢測方式

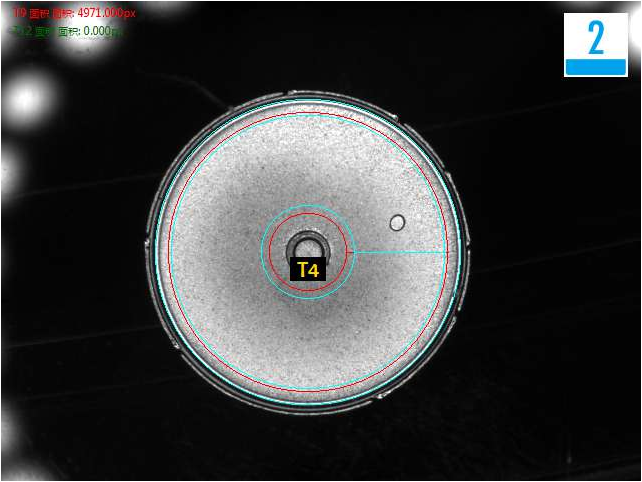

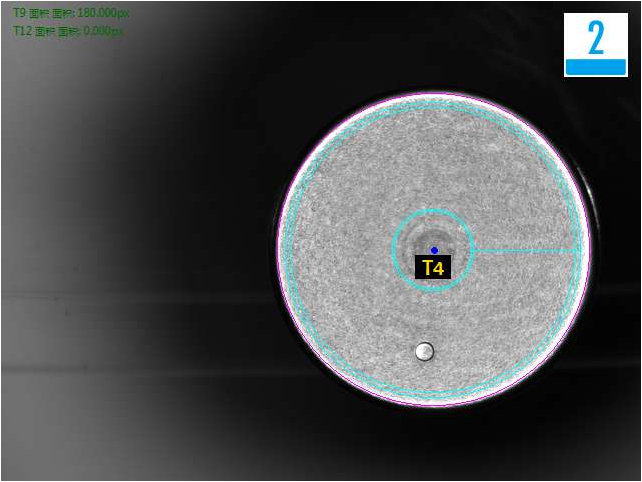

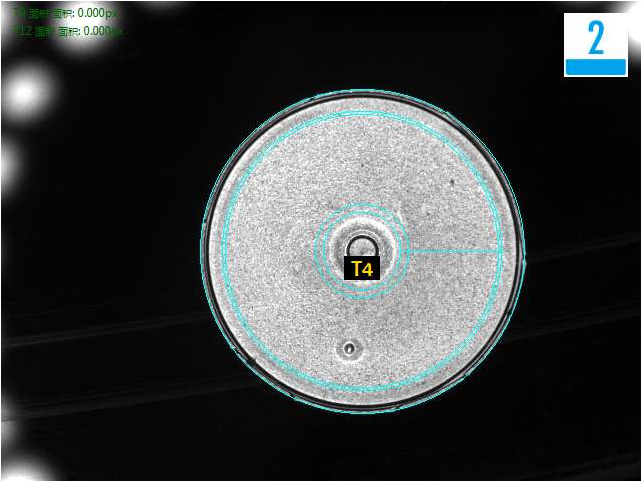

底部檢測良品效果分析圖: OK
三：2 底部正光檢測方式
底部檢測不良品效果分析圖（電鍍發白）:NG

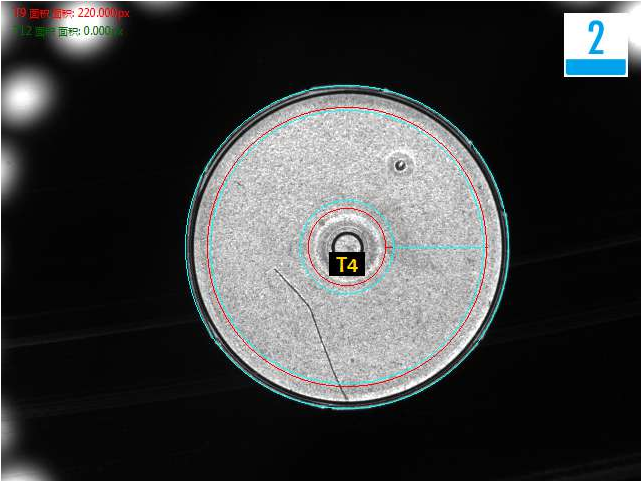

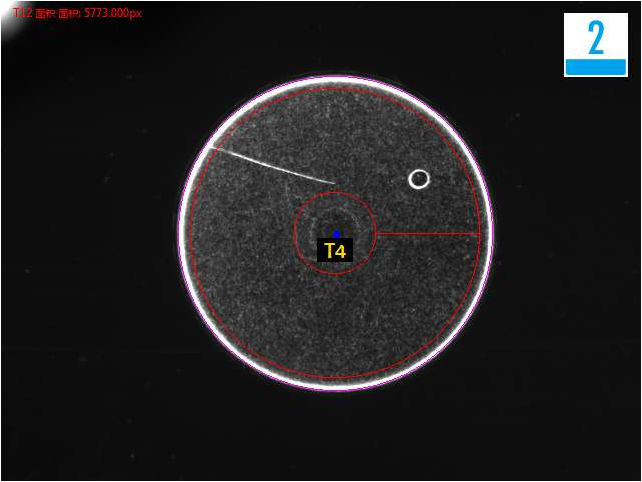

三：2 底部正光檢測方式
底部檢測不良品效果分析圖（劃傷）:NG

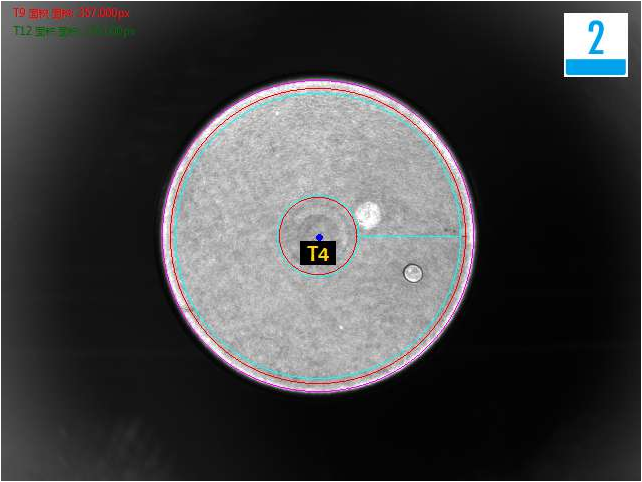

三：2 底部正光檢測方式
底部檢測不良品效果分析圖（水?。?NG

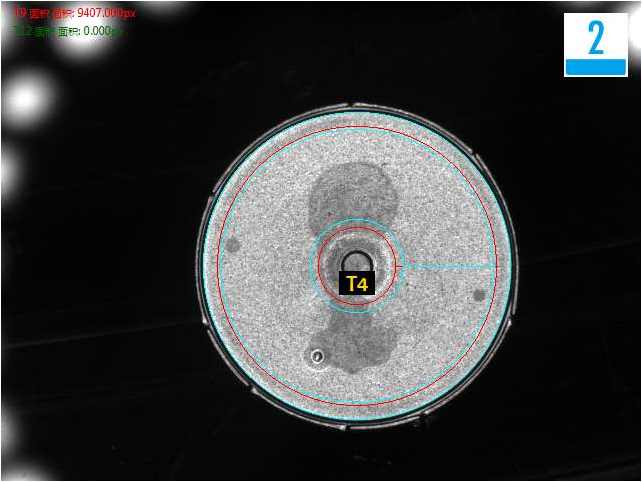

三：2 底部正光檢測方式
底部檢測不良品效果分析圖（臟污）:NG
三： 3 頂部正光檢測方式
頂部檢測效果原圖:
三： 3 頂部正光檢測方式
頂部檢測良品效果分析圖: OK
三：3 頂部正光檢測方式
頂部檢測不良品效果分析圖（水?。?NG
三：3 頂部正光檢測方式
頂部檢測不良品效果分析圖（壓?。?NG
三： 4 頂部正光檢測方式
頂部檢測效果原圖:
三： 4 頂部正光檢測方式
頂部檢測良品效果分析圖: OK
三：4 頂部正光檢測方式
頂部檢測不良品效果分析圖（臟污）:NG
三：4 頂部正光檢測方式
頂部檢測不良品效果分析圖（劃傷）:NG
三：4 頂部正光檢測方式
頂部檢測不良品效果分析圖（腐蝕）:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
更多視覺檢測設備案例歡迎咨詢思普泰克。
